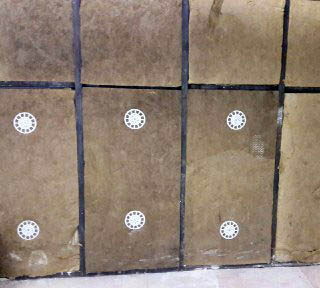

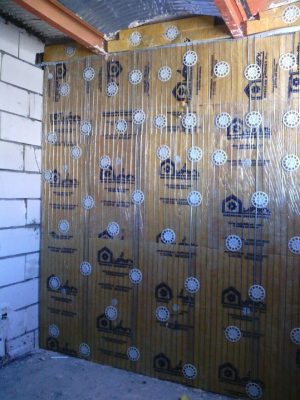

عایق کاری دیوار خارجی از داخل دیوار

میدانیم که هدف از عایق کاری حرارتی جلوگیری از انتقال سرما و یا گرمای فضای خارج به فضای داخل ساختمان است ،پس با افزایش ضخامت عایق حرارتی میتوان اثر بخشی انرا افزایش داد.
عایق کاری حرارتی از داخل تنها روشی است که در ان می توان به میزان دلخواه و با ضخامت های بالا عایق کاری حرارتی را انجام داد.
تنها ضعف این روش وجود پلهای حرارتی ناشی از اسکلت ساختمان در سقف و کف طبقه است که میبایست جهت رفع انها تمهیداتی در نظر گرفت . (در روزهای اینده جهت رفع آنها توضیح داده خواهد شد)
دراین روش ، به دلیل وجود اینرسی کم،فضای کنترل شده به سرعت تحت تاثیر منبع گرما قرار گرفته و گرم میشود.
پس بهترین روش برای عایق کاری حرارتی ساختمانها باکاربری غیردایم مانند هتلها ،اداره جات،مدارس،ویلاها و … میباشد.

نکات اجرایی مهم:

۱- در صورت استفاده از عایق های حرارتی پلیمری مانند فوم پلی استایرن منبسط ( یونولیت) ویا فوم پلی یورتان یا ایزو سیانور ات می‌بایست حتما ضوابط پیشگیری از حریق رعایت گردد.
از جمله این ضوابط اجرای حد اقل ۱۵ میلیمتر استر گچ ویا ۱۸ میلیمتر استر سیمان بدون فاصله هوایی بر روی عایق حرارتی می باشد.
به کار بردن عایق های پلی مری بیشتر جنبه عایق کاری حرارتی دارد و اثر میراکنندگی صوتی نداشته ویا قابل توجه نخواهد بود .
بهتر است برای برخورداری از اثر همزمان عایق بندی صوتی و حرارتی از عایق های الیافی مانند پشم شیشه تخته ای با چگالی ۵۰ کیلو گرم بر متر مکعب و یا پشم سنگ تخته ای با چگالی ۸۰ کیلوگرم بر متر مکعب و یا پشم سرباره تخته ای با چگالی ۱۰۰ کیلوگرم بر متر مکعب استفاده شود.

در صورت تمایل به برخورداری همزمان اثر عایق بندی صوتی و حرارتی رعایت نکات زیر الزامی است :

۱- قبل از اجرای عایق کاری می‌بایست ابتدا سطح دیوار استر کشی شده و تمامی شکسته گی ها و ترکهای احتمالی برطرف شود.
۲- عایق کاری یک پارچه تا زیر سقف سازه ای ادامه یابد.

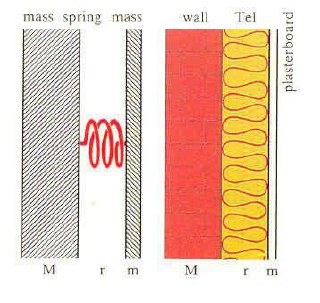

شماتیک نحوه ی میرا شدن صوت در محصولات الیافی

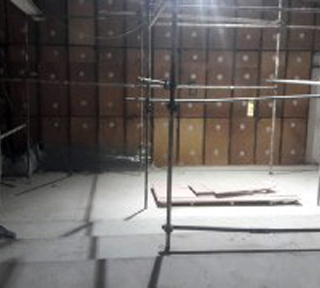

نمونه عایق کاری صوتی سالن سینما

نمونه عایق کاری صوتی سالن سینما

عایق کاری میانی در دیوار دو‌جداره

عایق کاری میانی:
این نوع عایق کاری حرارتی دارای برخی محدودیت‌ اجرایی بوده و در مواردی که ابزار و امکانات مناسبی جهت نصب عایق در خارج ویا داخل ساختمان وجود نداشته باشد ، استفاده می شود.
محدودیت‌های این روش عبارتند از:
۱- افزایش قطر دیوارهایی خارجی.
۲- عدم استحکام لازم در هریک از دو لایه دیوار( در صورت اجرای غیر اصولی)
۳-دشواری اجرا در صورت اجرای صحیح
۴- وجود پلهای حرارتی نا خواسته و یا خارج از دید در زمان اجرا
۵- عدم دسترسی به عایق جهت ترمیم و کنترل

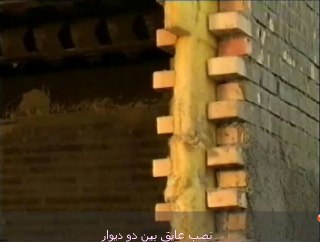

اجرای غلط و خطر ناک عایق میانی

همان طور که در تصویر قابل ملاحظه است : در صورت بروز زلزله این دیوار از استحکام لازم برخوردار نیست

برای ایجاد استحکام لازم دیوار
لازم است در هنگام اجرای این روش از اتصالات ( z )شکل فلزی که دو لایه دیوار را به هم متصل می کند به تعداد کافی و اندازه مناسب استفاده شود.

دیوارهایی 3Dپنل با عایق میانی فوم پلی استایرن منبسط ( یونولیت )

یکی از انواع جدید این نوع از عایق کاری حرارتی میباشد، که در آن به دلیل استفاده فراوان از رابط بین دو سمت دیوار مشکل استحکام برطرف شده است.
اما وجود همین رابط ها همراه با شبکه فلزی باعث افزایش چشمگیر انتقال حرارت از سمت خارج به داخل دیوار شده و از اثر عایق حرارتی در آن بسیار کاسته شده است.

شما عزیزان می توانید جهت هرگونه سوال و مشاوره رایگان با ما در ارتباط باشید!
